產品技術規格書

表單流程流水號 : 49851

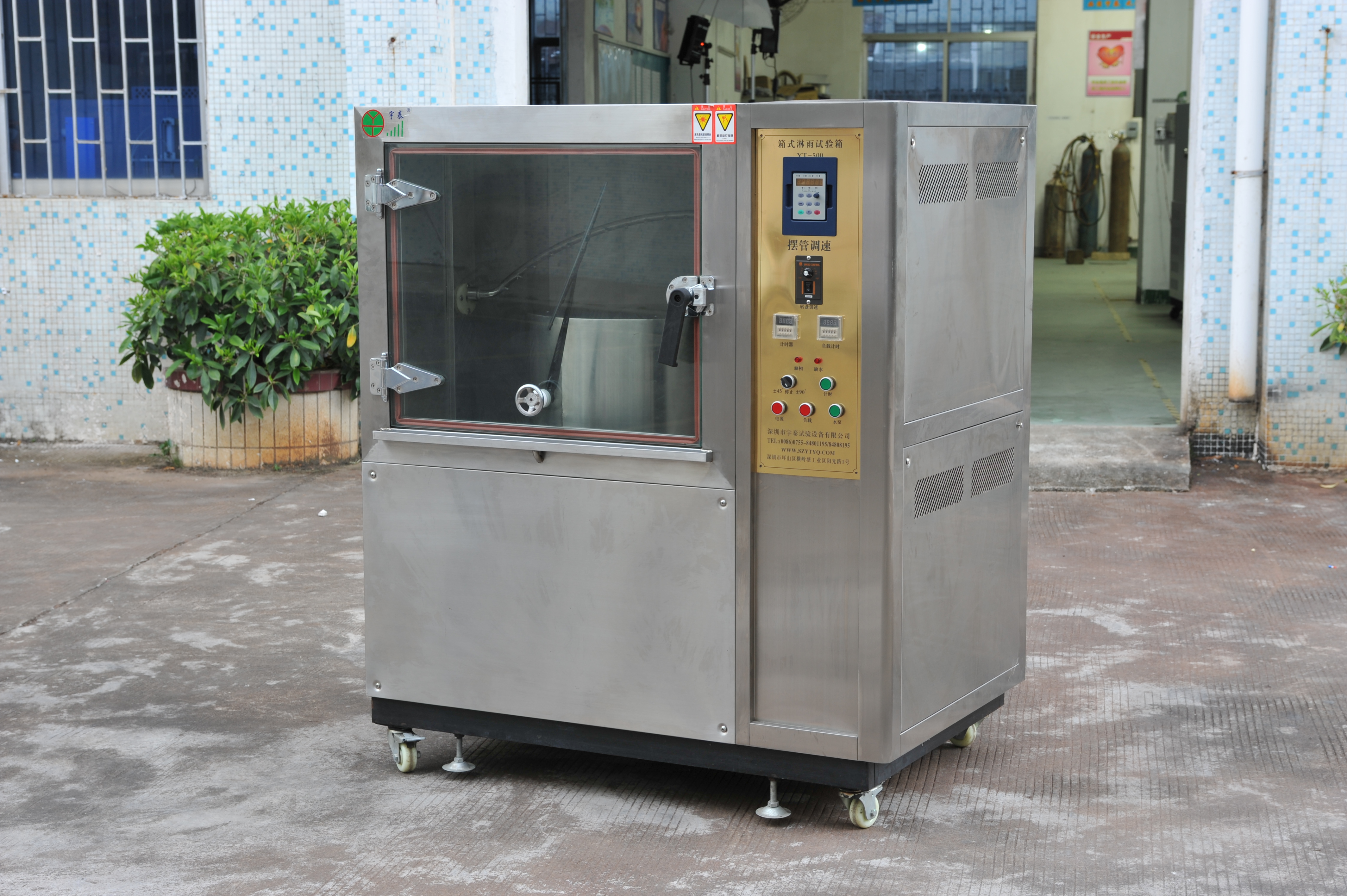

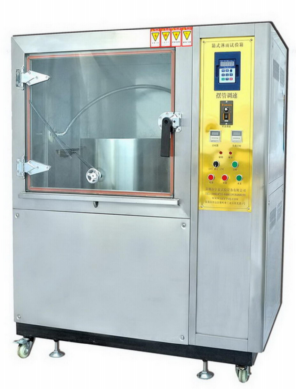

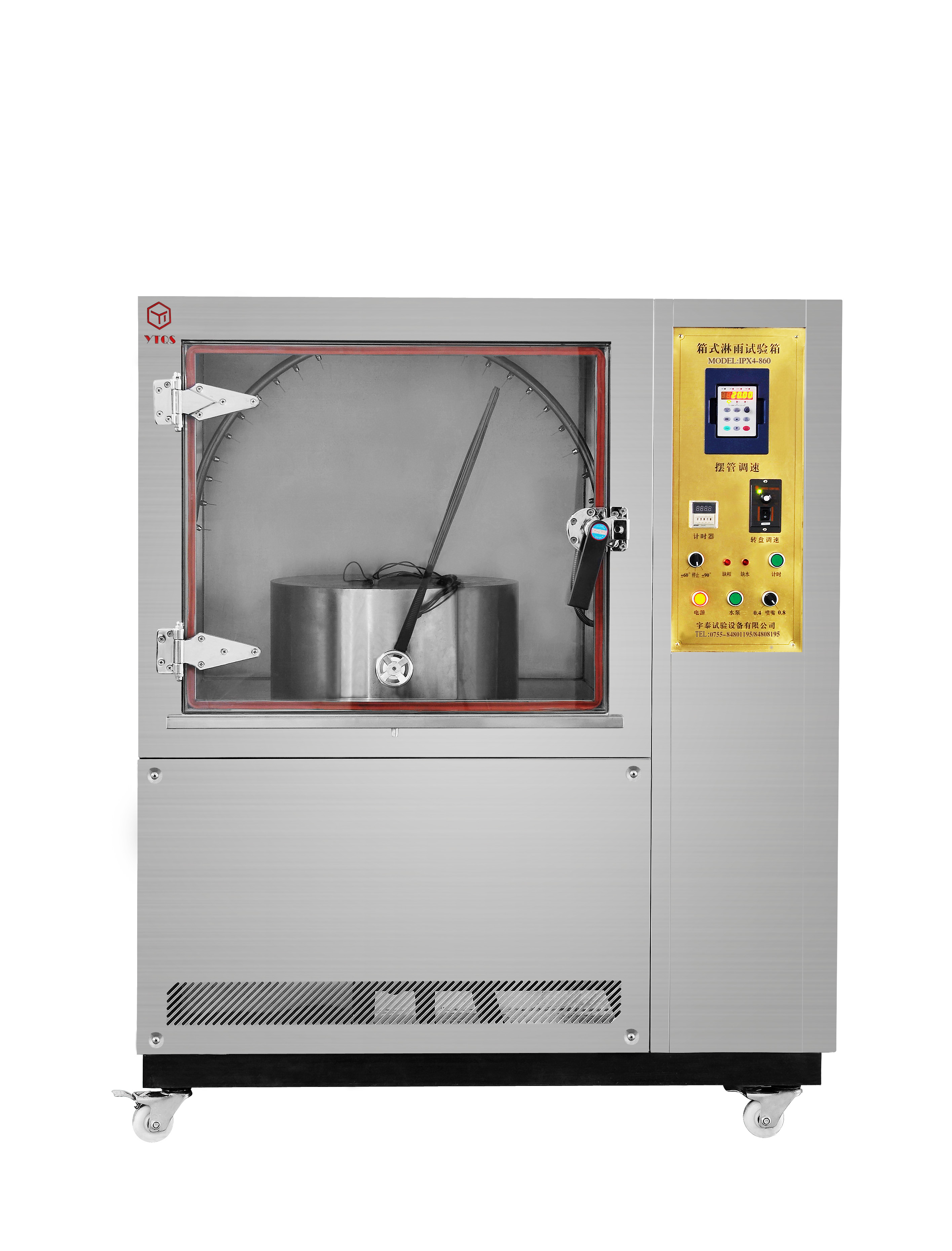

產品名稱： 淋雨試驗箱

俗稱別名： IPX4淋雨箱，箱式擺管淋雨試驗裝置

產品型號： IPX4-R4

供參考， 以實際產品為準。

一、產品用途：

1、淋雨試驗裝置主要用于模擬產品在淋雨的氣候環境下的貯存、運輸和使用時的性能試驗。

2、適用于電子電工電器、燈具、 電柜、汽車、摩托車及其零部件等。

3、參考標準：

1）GB4208  外殼防護等級。

2）GJB150.8 軍用設備環境試驗方法-淋雨試驗。

3）GB/T10485《汽車及掛車外部照明裝置的基本環境試驗》 。

4） IEC60529 外殼防護等級。

5）QCT476—2007《客車防雨密封性試驗方法》 。

二、產品特點：

1、試驗噴嘴： 可安裝拆卸，方便快捷，可調節噴水角度。

2、防水防銹： 試驗區域內裝置均用SUS304不銹鋼材料， 防水防銹易清潔。

3、防水設計： 控制柜、驅動電機均按  IPX6  防水等級設計、裝配。

4、節水節能： 試驗用水自動循環回收利用。

5、 自動調壓： 加裝加壓、 回水、泄壓系統，保障試驗要素的精確性。

三、技術性能：

1、淋雨試驗擺管半徑： 400mm。

2、 內箱尺寸： 寬950*  高850*  深900  mm。

3、外箱尺寸： 寬1300*  高1565*  深1050  mm。

4、噴嘴內徑： 內徑 ∮0.4mm。

5、噴淋量： 0.07L/min/個噴嘴。

6、噴淋方式： 擺管沖水模式。

7、擺管形狀： 擺管為  180 °半圓型擺管。

8、擺管管徑： 內徑 ∮ 15mm。

9、噴嘴分布： 垂直面兩側的 90 ° 圓弧上， 噴嘴間中心間距為50mm。

10、擺動角度： 以中心點向兩邊左右各擺動接近180 °角度可設定。

11、擺管控制方式： PLC 輸出控制驅動馬達及接受馬達回饋信號控制。

12、噴淋擺管速度： 5～60 °/S 可調。

13、噴淋水溫度： 常溫水。

四、結構組成：

主要由噴淋系統、供水系統、擺管角度定位器、控制裝置等幾組成。

1 、試驗噴嘴：

1） 由針形噴管 、連接球形和安裝基座組成 。

2） 連接球形可調節噴水角度 ， 使噴嘴安裝更容易 。

3） 便于拆卸 ， 方便清潔 。

2 、試驗擺管： 不銹鋼無縫管 ， 擺管安裝于左右兩個固定座上 。

3 、擺管固定座： SUS304不銹鋼板制作 ， 防水等級IPX5。

4 、試驗擺管采用電機驅動 ， 角度可調節 、修正 ， 完成測試后自動歸零。

5 、控制柜： 安裝于箱體右邊，方便觀察、操作， 同時保證美觀大方。

6、樣品測試轉臺：

1）轉臺直徑： φ 500mm。

2）旋轉轉速： 1～16rpm/min，觸摸屏界面設定。

3）旋轉臺： 圓形排水孔，孔面積占2/3，快速排水。

4）試驗轉臺承重： ≤100kg。

7、狀態指示燈：

1）設備頂部安裝柱形三色聲光報警器（用 LED 燈珠） 。

2）等待或運行完成亮黃燈； 正常運行，亮綠燈； 停止或故障亮紅燈并蜂鳴。

8 、供水水泵： 不銹鋼自吸泵提升供水 。

9 、流量控制： 采用高精度有機玻璃轉子流量計顯示 。

五、安全保護系統：

1、 電源保護： 漏電空氣開關， 安全接地， 短路保護，過載保護。

2、相序保護： 缺相保護、相序錯相保護。

3、控制系統： 擺管左右極限保護、擺管拖動電機過載保護、短路保護。

4、測試轉臺電機： 電機過載保護、 電機短路保護。

5、缺水保護： 水壓不足、水量不足自動提醒保護。

6、水泵： 電機過載保護、 電機短路保護、缺水保護。

六、控制系統：

1、人機界面： 7 寸彩色觸摸屏。

2、界面顯示：

1） 防水等級、試驗時間。

2）擺管動作、轉盤轉速。

3）工作狀態及故障信息。

3、設定方式： 觸摸屏方式輸入。

4、運行方式： 定時噴淋模式、程序試驗。

5、界面語言： 中文操作界面。

6、擺管控制方式：

1）人機界面輸入指令。

2）PLC 接收指令后輸出信號控制伺服馬達工作， 并接收伺服馬達脈沖信號控制擺管角度、擺管周期及擺管時間。

7、測試轉臺控制：

1）采用小型減速電機拖動轉臺動作。

2）采用PLC 控制變頻器輸出調節電機轉速， 實現精確調節轉臺轉速。

8、附屬功能： 故障報警及原因、處理提示功能 斷電保護功能  日歷定時功能(自動啟動及自動停止運行)  自診斷功能。

七、主要配置：

1、控制器： PLC架構， 中國YUTAI,1 套。

2、試驗噴咀:孔徑φ0.4mm， 水流量0.07L/min/個，用于IPX4試驗裝置。

3、試驗擺管： 用于安裝試驗噴嘴， 內徑15mm，材質SUS304。

4、流量計： 昆侖工控， 各1支 。

5、水壓力表： Y-60、Y-100、Y-150，三件套。

6、噴淋水泵： 凌霄泵業， 1  臺。

7、轉臺電機： 雨田， 1  臺。

8、擺管電機： 1  臺。

9、擺管限位器： 臺灣陽明， 2 套。

10、水質過濾器： 三景， 1 套。

11、液位開關： 凡宜 2 套。

12、斷路器： 中國正泰,1套。

13、交流接觸器： 3路輔助觸點法國施耐德，4 套。

14、熱繼電器： 法國施耐德 3 套。

15、 中間繼電器： 日本OMRON， 1  套。

16、帶燈自鎖開關： 法國施耐德， 2 套。

17、接線排： 15A， 日本IDEC。

18、排風扇： SUNON，  1 套。

19、水管： 內徑20、32、50， 塑膠，4米/根， 1批。

20、 電源電纜： 金龍羽， 1 批。

21、其他輔助材料： 國產優質， 1 批。

八、使用/安裝條件：

1、額定電源： 380V±10%， 50Hz， 3.2kw，三相五線制（3P+G+N） 。

2、安裝使用環境：

1）環境溫度： 0℃~+40℃ 。

2）環境相對濕度： ≤85％RH。

3）大氣壓： 86KPa～106KPa。

4）運行噪音： ≤65db（距離機臺1m,離地1.2m處測定）。

3、安裝場地要求：

1）地面平整，通風良好， 不含易燃、易爆、 腐蝕性氣體和粉塵。

2） 附近沒有強電磁輻射源。

3）場地地面承重能力不小于 600kg/m2。

4）設備排水： 設備排水管道需延伸到室外， 并保證排水管道暢通，排水口應低于設備排水口，排水管徑Ф 1/2。

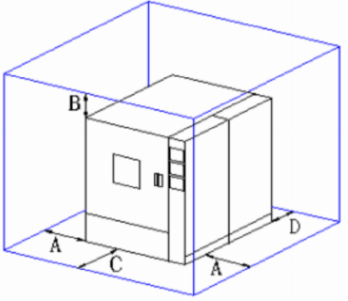

5）設備周圍留有適當?shù)木S護空間(參考下圖） 。

A≥600mm B≥300mm  C≥設備外形寬度  D≥600mm

九、本試驗設備禁止：

1、易燃、爆炸、易揮發性物質試樣的試驗或儲存。

2、生物試樣的試驗或儲存。

3、強電磁發射源試樣的試驗或儲存。

4、放射性物質試樣的試驗及儲存。

5、劇毒物質試樣的試驗及儲存。

6、試驗或儲存過程中可能產生劇毒物質的試樣的試驗及儲存。

十、服務承諾：

1、按客戶指定地址送貨（國內） 。

2、免費培訓：

1）安全警示。

2）安裝、開關操作。

3）操作電氣以及機械原理說明。

4）相關指示信號說明。

5）機構裝、卸指示。

6）外圍水、 電、風、氣說明。

7）校準步驟、方法和實踐。

8）維修、診斷方法和實踐。

9）維護保養要求和實踐。

10）培訓對象： 客戶方操作員、工藝工程師和設備維護工程師。

11）提供培訓資料以便用戶授權的內部人員可以繼續培訓其他員工。

3、安裝前：

1）供貨方提供清晰的資料，便于用戶能夠準確的判定安裝條件。

2）包括空間、環境要求、配套設施、安裝工具等。

4、供貨方安裝調試工程師負責該設備的安裝、調試、啟動指導工作。

5、供貨方負責設備的內部安裝、管線接駁和調試等。

6、保修：

1.            1）關鍵部件在保修期內免費更換。

2.           2）保修設備的免費保修期為該設備的驗收合格之日起計算。

3.           3）保修期內由于設備故障導致的備件更換由供貨方承擔。

7、售后服務：

1） 電話投訴后，供貨方1小時內安排工程人員響應。

2）供貨方在長三角地區有服務機構， 24小時提供電話溝通服務。

3）無法電話溝通解決的，48小時內安排工程人員到現場服務。

4）供貨方無償、無限期提供該設備的技術支持工作和軟件升級服務。

8、設備無涉及到其它廠商專利，供貨方承擔因專利糾紛造成的用戶損失。
